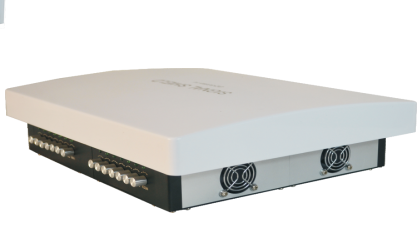

SM-2600 是一种物联网无线通信路由器,利用公用4G/5G网络为用户提供无线长距离大传输功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供1个RS232(或RS485/RS422)、4个1000M以太网LAN,1个1000M以太网WAN以及2(4)个2.4G+5.8G双频2600M带宽无线WIFI接口,可同时连接串口设备、以太网设备和WIFI终端设备,实现数据透明传输和路由功能。
该产品已广泛于物联网产业链中的M2M行业,如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
产品特点
1.工业级应用设计
采用高性能工业级无线模块
采用高性能工业级32位通信处理器
支持低功耗模式,包括休眠模式、实时上下线模式
采用金属外壳,保护等级IP30。金属外壳和系统安全隔离,特别适合于工控现场的应用
宽电源输入(DC5-36V)
2.稳定可靠
WDT看门狗设计,保证系统稳定
采用完备的防掉线机制,保证数据终端永远在线
以太网接口内置1.5KV 电磁隔离保护
RS232/RS485/RS422 接口内置15KV ESD保护
SIM/UIM卡接口内置15KV ESD保护
电源接口内置反相保护和过压保护
天线接口防雷保护(可选)
3.标准易用
提供标准RS232(或RS485/RS422)、以太网和WIFI接口,可直接连接串口设备、以太网设备和WIFI设备
提供标准有线wan口(支持标准PPPOE协议),可直接连接ADSL设备
智能型数据终端,上电即可进入数据传输状态
提供功能强大的中心管理软件,方便设备管理(可选)
使用方便,灵活,多种工作模式选择
方便的系统配置和维护接口(包括本地和远端WEB方式或CLI方式)
4.功能强大
支持多种WAN连接方式,包括静态IP,DHCP,PPPOE,3G/UMTS/4G/LTE,DHCP-4G
支持LTE/EVDO和有线WAN双链路智能切换备份功能(可选)
支持VPN CLIENT(PPTP,L2TP,IPSEC) 仅VPN版 支持
支持VPN sever(PPTP,L2TP,IPSEC) 仅VPN版 支持
支持远程管理,SYSLOG,SNMP,TELNET,SSHD,HTTPS等功能
支持本地和远程在线升级,导入导出配置文件
支持NTP,内置RTC
支持国内外多种DDNS
支持VLAN,MAC地址克隆,PPPOE服务器
支持导轨或壁挂式安装
WIFI支持802.11b/g/n/ac 支持WIFI AP,AP CLIENT ,中继器,中继桥接等多种工作模式(可选)
WIFI支持WEP,WPA,WPA2等多种加密方式,MAC地址过滤等功能
支持多种上下线触发模式,包括短信、电话震铃、串口数据、网络数据触发上下线模式
支持APN/VPDN
支持多路DHCP SERVER 及 DHCP CLIENT,DHCP 捆绑MAC地址,DDNS ,防火墙,NAT,DMZ主机,QOS,流量统计,实时显示数据传输速率
支持TCP/IP ,UDP,FTP(可选)、http 等多种网络协议
支持SPI防火墙,VPN穿越,访问控制,URL过滤,等功能
定时上下线功能
产品规格
1.无线参数
SM-2600 LTE-WIFI ROUTER
标准及频段 5G NR:n1/n2/n3/n5/n7/n8/n41/n66/n71/n77/n78/n79
LTE :B1/B2/B3/B4(66)/B5(18/19/26)/B7/B7/B12(17)/B13/B14/B20/B25/B26/B28/B29/B30/B38/B39/B40
理论带宽 5G NR: 下行速率3.4G bps, 上行速率350Mbps
LTE cat20: 下行速率2.0Gbps, 上行速率150Mbps
HSPA+:下行速率 42M bps,上行速率5.76Mbps
发射功率 <23dBm
接收灵敏度 <-97dBm
2.GPS参数(可选)
GPS 模块 内置GPS功能 (可选)
接收机类型 gps/glonass/beidou/galileo
最大更新速率 5Hz
定位精度 定位:2.5m CPE
SBAS:2.0m CPE
灵敏度 跟踪:-160dBm
重新捕获:-160dBm
冷启动:-146dBm
3.WIFI 无线参数
标准及频段 支持IEEE802.11b/g/n,2.4G ,支持 AP 模式,STATION 模式(可选)
支持IEEE802.11 ac ,5.8G, 支持 AP 模式,STATION模块 (可选)
理论带宽 IEEE802.11b/g:最高速率达54Mbps
IEEE802.11 n:最高速率达150Mbps
IEEE802.11ac:最高速率达390Mbps
安全加密 支持WEP,WPA,WPA2等多种加密方式,可选WPS功能
发射功率 26dBm(11b),21.5dbm(11g),20dBm(11n),16dbm (11ac)
接收灵敏度 <-72dbm@54Mbps
4.硬件系统
CPU 工业级32位通信处理器
FLASH NOR FLAH 16MB ,NAND FLASH 128MB
DDR3 512M
TF 8GB/32GB,选配
5.接口类型
WAN 接口 1个10/100/1000M以太网(RJ45插座),自适应MDI/MDIX,内置1.5kv电磁隔离保护
LAN 接口 4个10/100/1000M以太网(RJ45插座),自适应MDI/MDIX,内置1.5kv电磁隔离保护
串口 1个RS232串口(或RS422/RS485),内置15KV ESD保护,串口参数如下:数据位:5、6、7、8位 停止位:1、1.5V(可选) 2位 校验:无校验、偶校验、奇校验、SPACE(可选)及MAPK 校验,串口速率:2400-115200bits/s
指示灯 具有PWR,SYS,WIFI,SIM ONLINE,SIGNAL STRENGTH 等指示灯
天线接口 蜂窝:6个标准SA阴头天线接口,特性阻抗50欧
WIFI:2(4)个标准SMA阳头天线接口,特性阻抗50欧
GPS:1个标准SMA阳头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
电源接口 三芯DC火车头电源插座,内置电源反相保护
RST复位按钮 可将ROUTER 的参数配置恢复为出厂值
标准电源 DC 12V/2A
供电范围 DC 5-36V
通信电流 <900ma 12V
6.物理特性
外壳 金属外壳,保护等级IP30
外形尺寸 140*200*40mm 不包括天线和安装件
重量 520 G
7.其他参数
工作温度 -35~+75°C
储存温度 -40~+85°C
相对湿度 95% 无凝结
