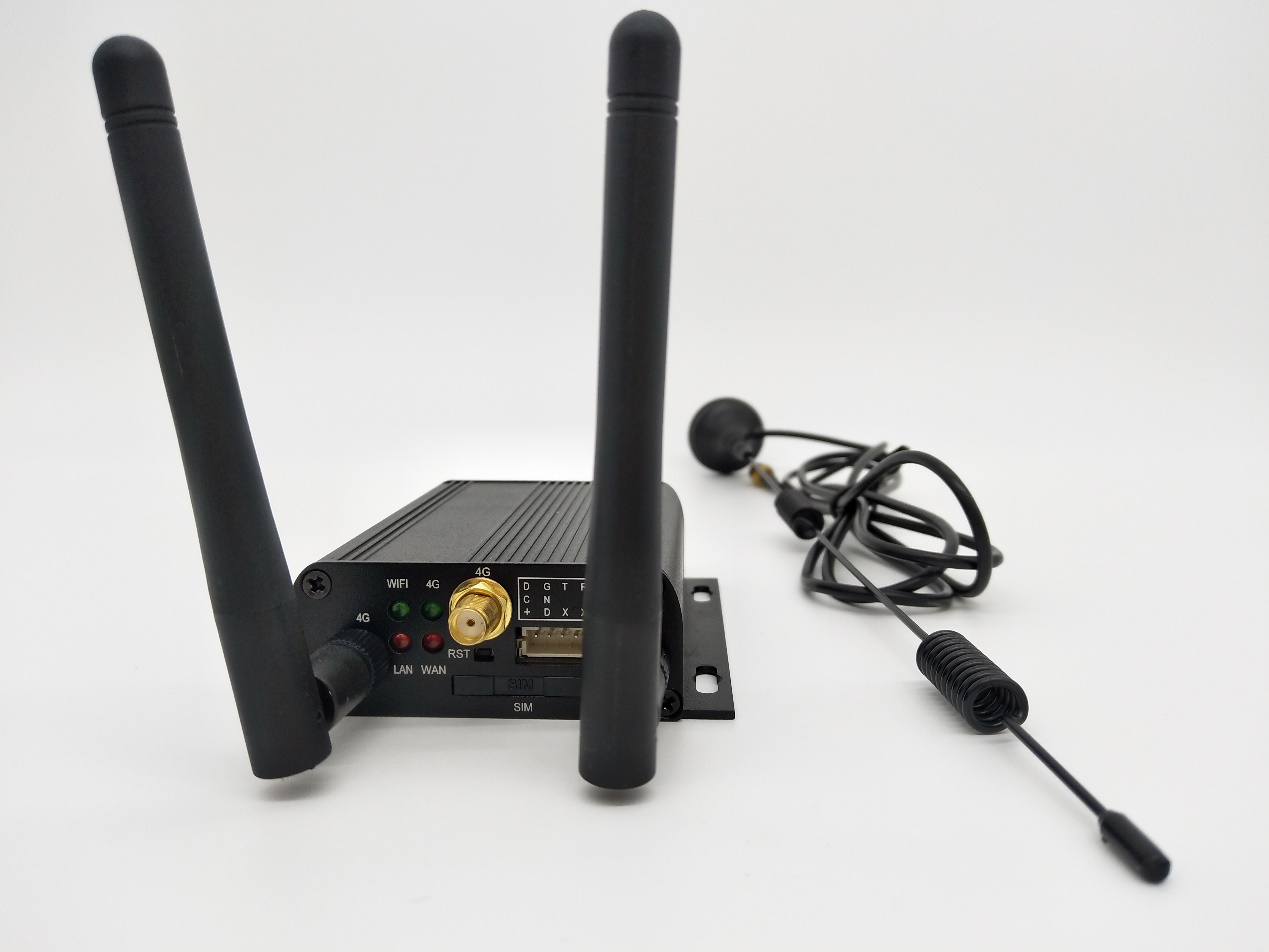

我司自主设计开发工业4G-LTE路由器。该产品采用QCA9531/4531高通SOC芯片.支持Linux和OpenWRT操作系统及自定义开发,是一体化的802.11 b/g/n WIFI解决方案,可以广泛地适用于智能设备和云服务应用等,包括有线转无线、路由器、DTU工业4G路由器、无人售卖机等.
产品特性:
工业级设计 Ÿ 采用高性能工业级无线模块 Ÿ 采用高性能工业级32位MIPS处理器 Ÿ 低功耗,发热量低,速度快,稳定性高 Ÿ 支持挂耳安装 Ÿ 采用板金冷轧钢外壳 Ÿ 供电电源:7.5V~32V DC Ÿ 支持标准工业级推杆式SIM/USIM卡设计
稳定可靠 Ÿ 采用软硬件看门狗及多级链路检测机制,具备故障自动检测、自动恢复能力,保证设备稳定可靠运行 Ÿ 多重设备自检机制,确保链路畅通和告警 Ÿ 各接口ESD防护,防止静电冲击 Ÿ 具备4G网络信号指示灯,分三级显示现场信号强度 | 网络特性 Ÿ 链路实时监控 Ÿ 支持VPDN专网卡、APN物联网卡、众多运营商普通手机流量卡 Ÿ 支持串口DTU功能,Modbus协议。 Ÿ 支持QOS,支持UPnP Ÿ 支持UDP广播中继 Ÿ 支持端口转发

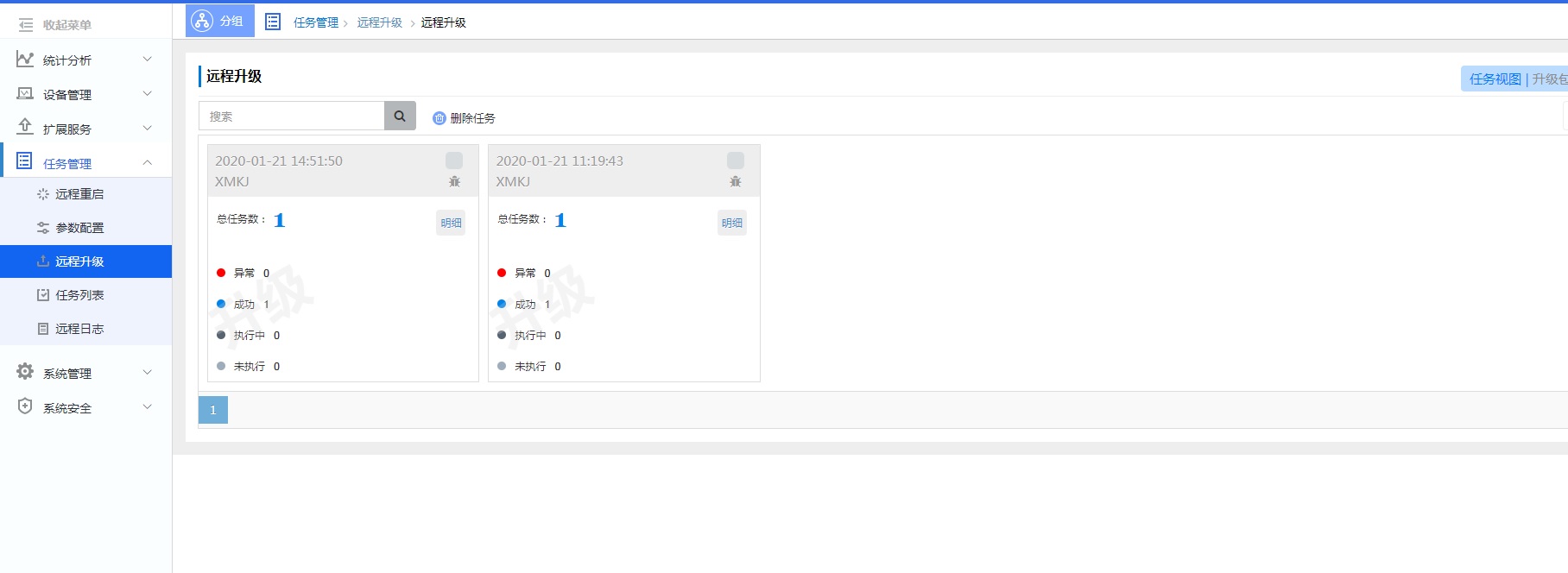

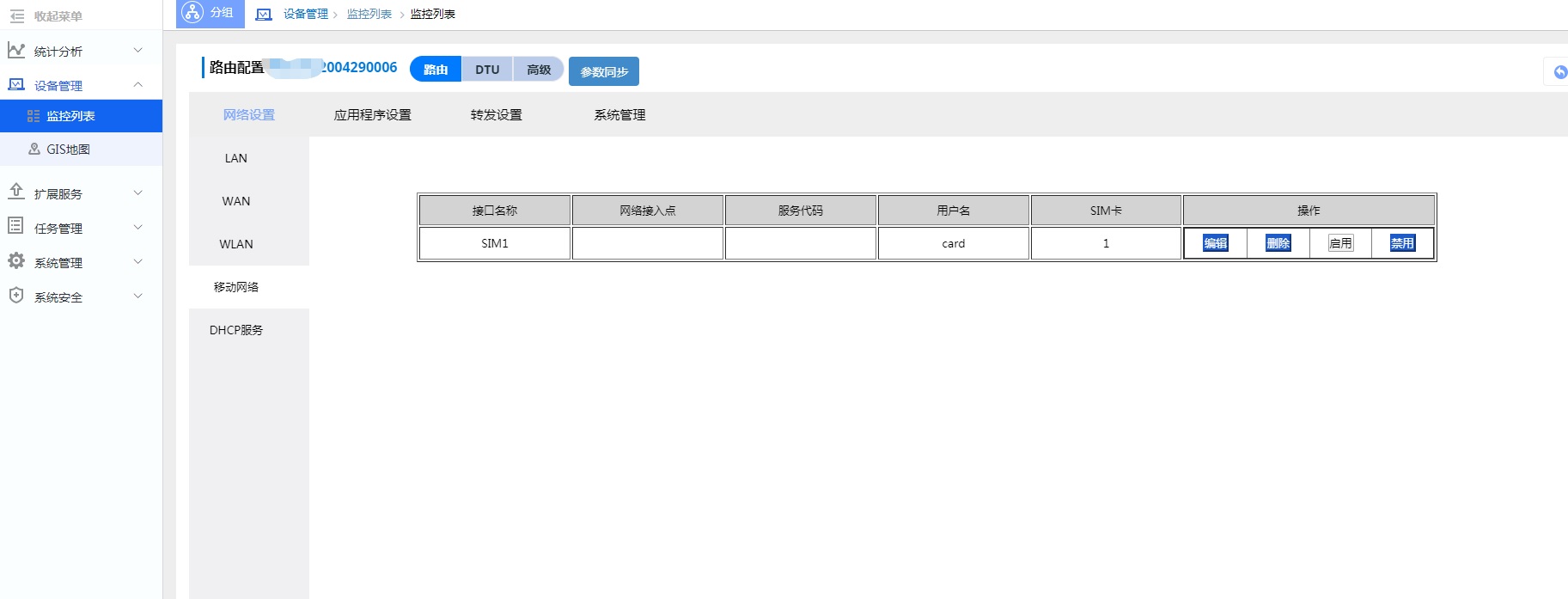

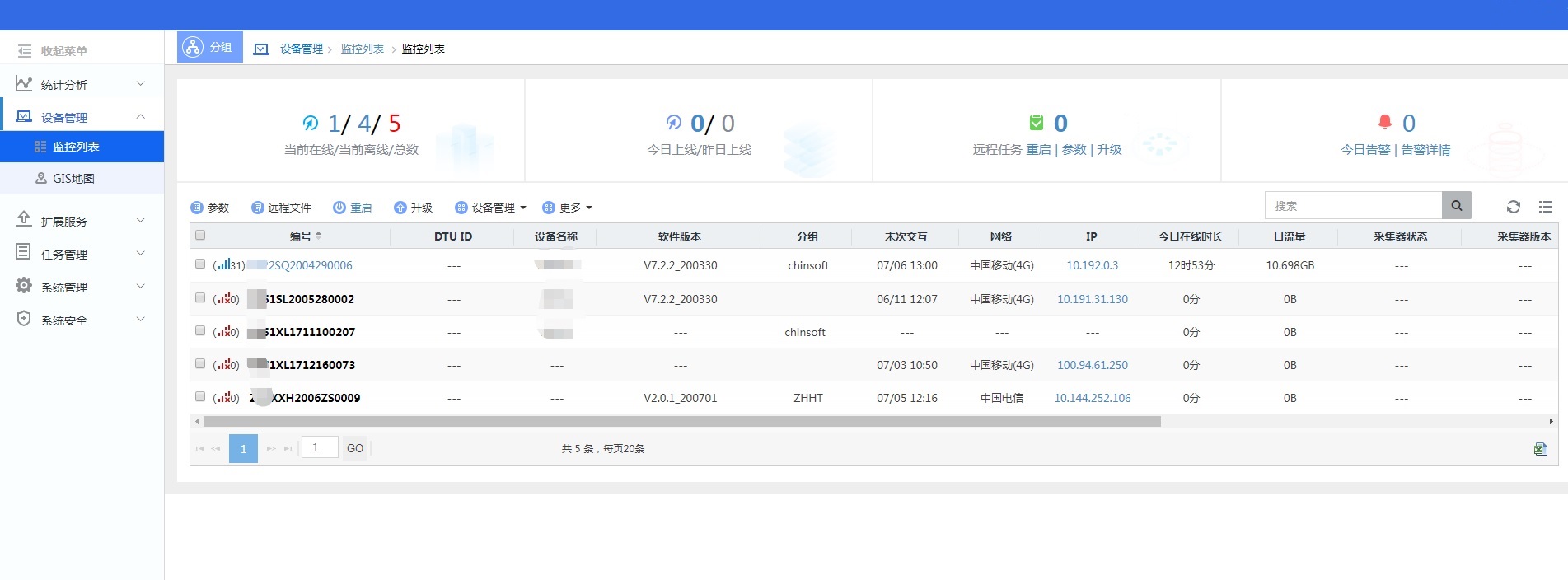

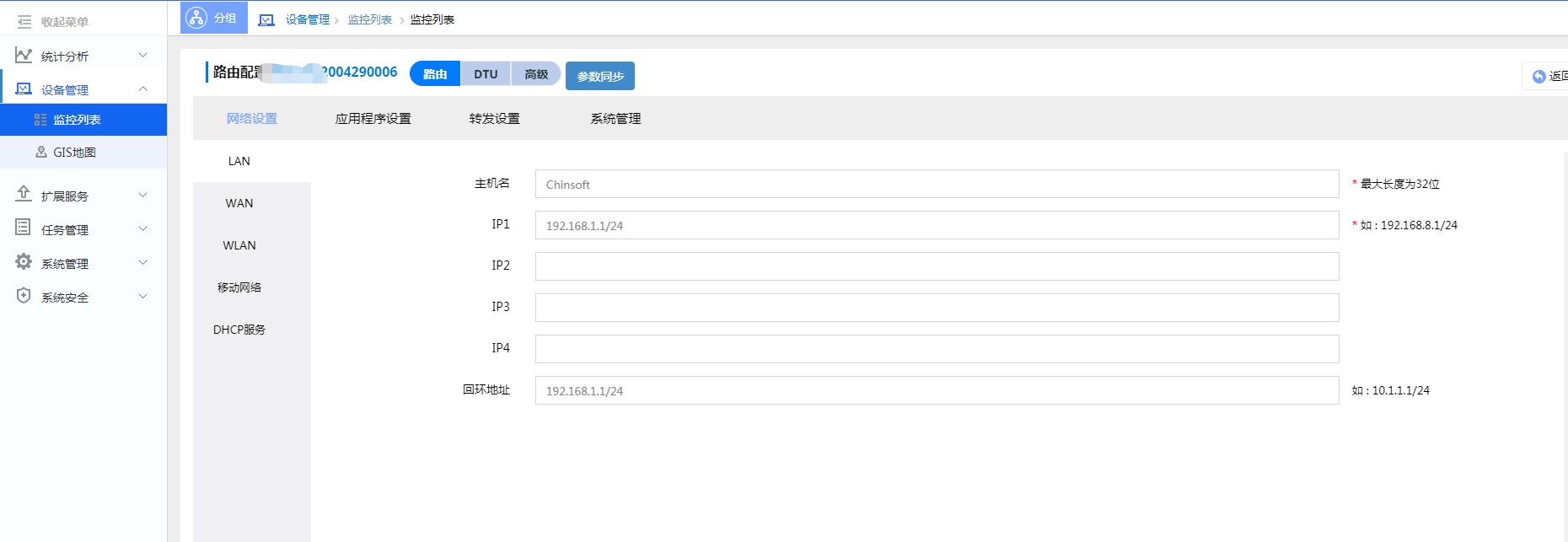

平台远程管理 Ÿ 设备在线监控 Ÿ 远程流量监控 Ÿ 远程参数配置 Ÿ 远程重启和日志查询 Ÿ 远程设备升级
|
功能特性 Ÿ 支持4G LTE网络,向下兼容3G和2G Ÿ 支持有线和4G负载均衡或备份,自动切换 Ÿ 支持1 X WAN,1 X LAN或2 X LAN,可自由配置切换 Ÿ 支持WiFi,支持IEEE802.11b/g/n Ÿ 提供标准RS-232/485串口,支持串口DTU(数据传输终端)功能 Ÿ 支持硬件WDT,提供防掉线机制,确保数据终端永远在线 Ÿ 支持多种VPN协议(GRE、PPTP、L2TP、IPSec、openVPN、N2N)协议 | Ÿ 支持DHCP、DDNS、防火墙、NAT、以及DMZ主机等功能 Ÿ 支持ICMP、TCP、UDP、Telnet、SSH、FTP、HTTP、HTTPS等网络协议 Ÿ 支持SNMP管理协议 Ÿ 支持定时重启
扩展功能 Ÿ 支持扩展高精度独立GPS定位功能【可选】 支持国外频段【可选】
|
基本参数
规格参数速览 | |||
4G无线路由 SM450 | |||
主要性能 | |||
网络标准 | 无线标准 | IEEE 802.11n、IEEE 802.11g、IEEE 802.11b | |
有线标准 | IEEE 802.3、IEEE 802.3u | ||
最高传输速率 | 300Mbps | 天线形式 | 内置2根高效能天线(可外接天线) |
覆盖范围 | 室外100米(无障碍环境) | 网络接口 | 1个WAN口(LAN),1个LAN口 |
频率范围 | 2.412-2.472GHz | USB接口 | 1个 |
功能参数 | |||
WPS功能 | 不支持(软件定制) | 网络管理 | 基于Web的浏览器配置,以简化管理 |
VPN支持 | 支持 | 防火墙功能 | 内置防火墙 |
VPDN支持 | 支持 | APN支持 | 支持 |
系统支持 | 支持WindowsXP,Vista,7,MAC以及Linux系统 | ||
无线安全 | WiFi网络安全存取(WPA),WPA2,128位WEP加密方式以及支持MAC地址过滤 | ||
其他参数 | |||
产品尺寸 | 96×151×1.6mm | 电源电压 | (AC 120-240V),DC 6-50V,1A |
环境标准 | 工作温度:0-60℃ 储存温度:-20-80℃ | ||
特色功能 | 工业级设计,钢琴烤漆表面,金属底座. 支持外部天线双插孔,可随时切换内置天线或使用自备的外接天线 |
电气特性
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
存放温度范围 | -45 | 125 | |||
最大焊接温度 | IPC/JEDEC J-STD-020 | ℃ | |||
工作电压 | 2.97 | 3.3 | 3.62 | V | |
任意I/O电压 | 0 | 3.3 | V | ||
静电释放量(人体模型) | TAMB=25℃ | 2 | KV | ||
静电释放量(充电设备模型) | TAMB=25℃ | 2 | KV |
平台参考:
QCA9531 miniV2.0 工业路由器引脚定义
1.GPIO15 控制4G模块电源。
2.GPIO11 硬件上拉,SIM卡托插入时低电平,SIM卡托拔岀时高电平,软件实现SIM检测。
3. GPIO17软件恢复出厂按键。

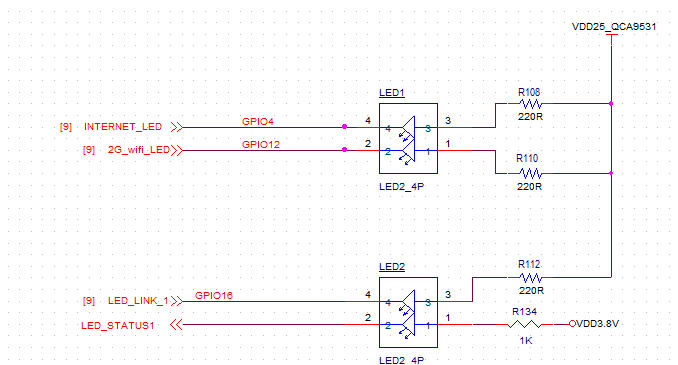

4.LED灯控制脚,GPIO4,GPIO12,GPIO16,
