SM463 5G工业路由 使用说明
一、产品外观
灯位和按键描述
图一从左到右,从上到下分别为:8pin端子接口、RST复位键、电源指示灯、WAN口、LAN1、LAN2、LAN3
端口描述
8pin端子接口 | RS232接口、RS485接口、DC 6-35V |
RST复位键 | 长按8秒系统恢复出厂设置 |
WAN口 | 连接外网 |
LAN口 | 连接电脑或者交换机等设备 |
灯位描述
Link灯 | 熄灭 | 没找到模块或者SIM卡 |
慢闪 | 找到模块和者SIM卡 | |
快闪 | 拨号中 | |
常亮 | 已上线 | |
系统灯 | 慢闪 | 系统正常运行 |
闪 | 系统处于复位状态 | |
灭 | 未接入电源 |

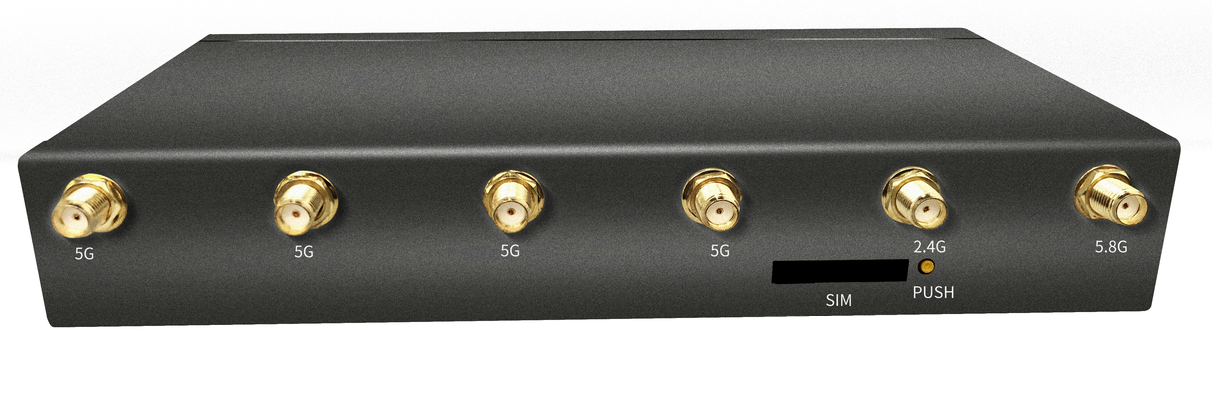

下图从左到右分别为:5G、5G、5G、5G、SIM、PUSH、2.4G、5.8G
端口描述:
名称 | 功能 |
5G | 5G天线 |
2.4G | 2.4G wifi天线 |
5.8G | 5.8G wifi天线 |
SIM | SIM卡槽 |
PUSH按键 | 按下可以将弹出SIM卡卡槽 |

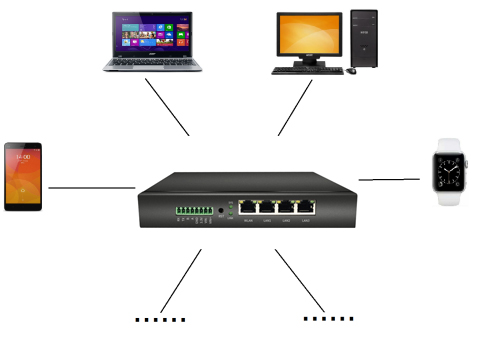

WAN连接外网,电源接口连接电源,设备自动将有线网络信号转换为无线信号。无线名默认为“WiFi_XXXXXX” (XXXXXX是贴在机身背面条形码的后六位),无线密码默认为“ 12345678”
备注:以下操作在设备未接入外网状态下进行。若已接入外网网络,请拔下外网线,然后按照以下步骤进行操作。
1. 使用一根网线分别连接设备的LAN口和电脑的网口。
2. 等待十几秒后,电脑自动获取到地址。
3. 打开浏览器页面,在浏览器页面地址栏中输入设备的网关地址“192.168.1.1”(设备的网关地址标记在设备背面的标签上,默认地址为192.168.1.1)进行页面跳转。
4. 页面跳转成功后,会显示出设备的登陆界面,请在页面中按照提示输入密码“admin”(密码标记在设备背面的标签上,初始密码默认为admin),然后点击<登录>按钮。
5. 成功登陆设备管理界面,可以查看设备的基础信息并进行设备操作管理。
系统界面可以直观的展现设备当前的所有状态信息,特有的模块弹窗界面可以清晰准确的显示更多设置信息。
Ø 系统信息:自动显示运行天数和当前的软件版本。
Ø LAN信息:显示LAN口地址和用户数量
Ø WAN信息:显示WAN口地址信息、连接状态和MAC地址信息
Ø Modem信息:显示APN连接状态和信号强度
Ø 无线信息:显示设备无线名称和密码,无线信息一目了然。
Ø 路由信息:显示路由状态,静态路由和策略路由连接数
LAN设置
可用于设置LAN口ip地址和DHCP地址

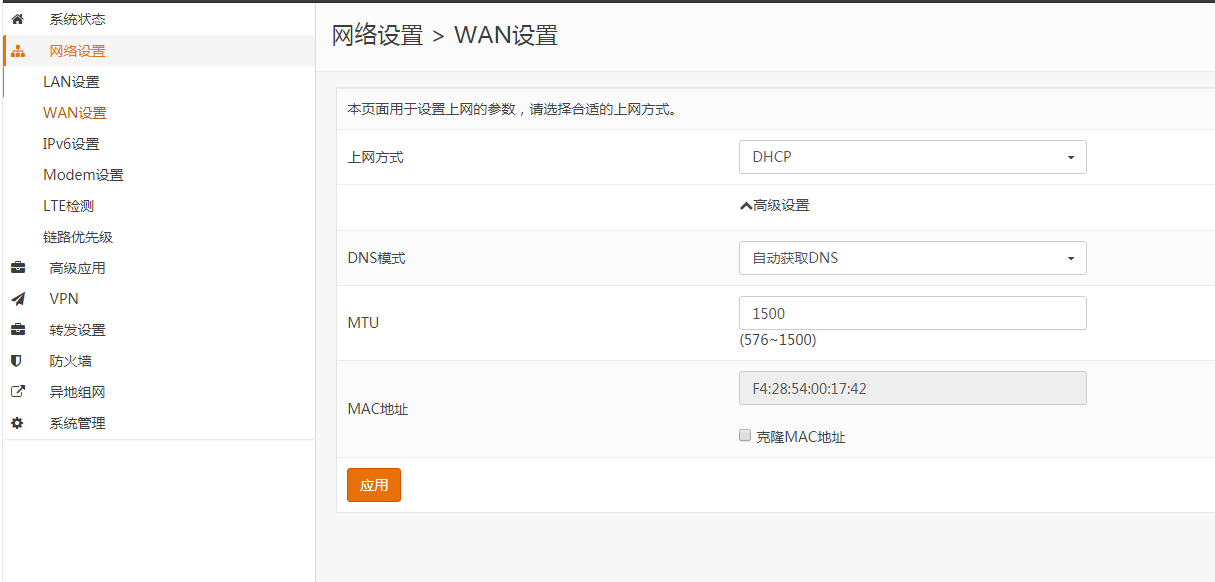

WAN设置
Ø 此模式下有PPPOE,DHCP,静态IP三种上网方式。用户只需要将有网络的网线插入设备的LAN1网口(即WAN网口),输入参数即可使用。如果是DHCP模式则不用输入任何参数,可以直接上网。
IPV6设置
此模式可以选择IPV6连接类型,连接类型有Native Static、Native DHCPv6、Tunnel 6in4、Tunnel 6to4、Tunnel 6rd五种模式

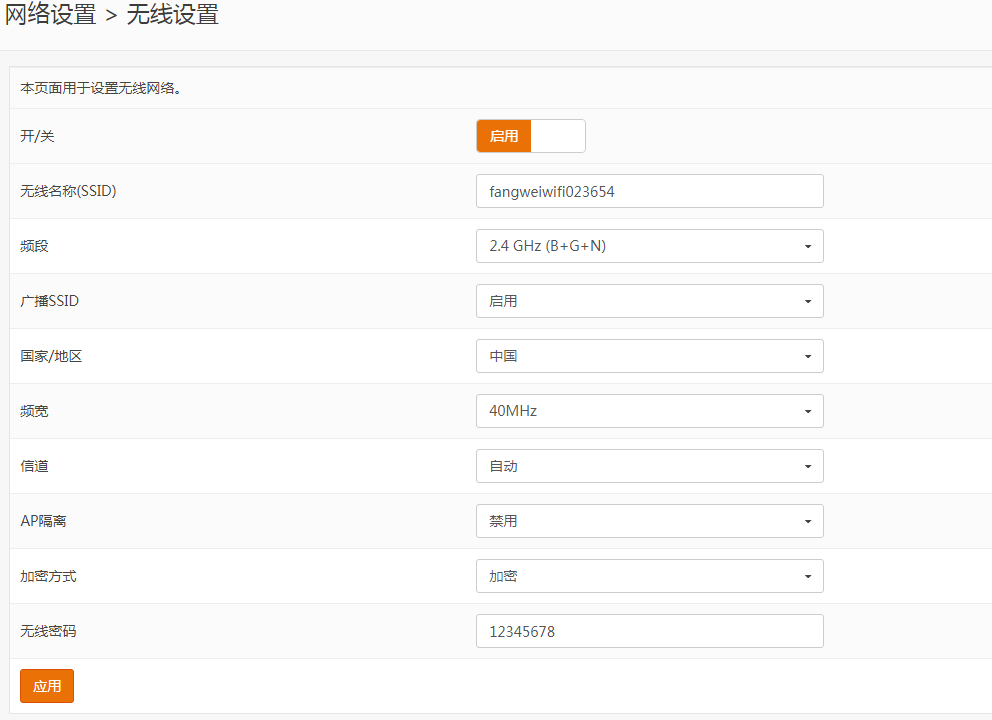

无线设置
Ø 无线名称:默认无线名称为“fangwei wifi 062345” (XXXXXX是贴在机身背面条形码的后六位),支持输入最大数量为32位字符(即32个英文字符、数字、特殊字符和中文字)。
Ø 频段:此频段默认为2.4GHz(B+G+N),一般不建议修改。
Ø 频宽:设备的频宽默认为40MHz,用户可以手动切换20MHz的频段,一般不建议切换。
Ø 信道:一般信道默认为自动,即设备每次重启之后可以自动选择最佳信道,减少无线速率传输干扰。
Ø 加密方式:设备有不加密、WPA-PSK、WPA2-PSK和WPA/WPA2-PSK四种加密方式可以选择,用户可以根据个人喜好选择不同的加密方式。
Ø 加密类型:设备有AES、TKIP、AES/TKIP三种加密类型可以选择。
Ø 密码:初始密码为“12345678”。用户可以随意更换成63位以内的数字、英文字母和特殊字符。
